在现代制造业中，圆形的工件要比平形的工件多，小到螺丝、螺母、垫片，再到气缸、轴承，圆形的应用度确实非常高。在CNC加工、注塑加工、压力铸造、挤出等各种工艺中，圆形零件非常多见。那么针对圆形的一些特别公差概念，我们有必要了解清楚。

圆形工件的测量示例

而对于这些旋转的零部件而言，最需要急切解决的问题就是如何评估他们真实的圆“型”。今天向大家介绍圆度相关的符号和定义（参考标准： ISO/DIS 1101 ：2017， ISO 5459）。

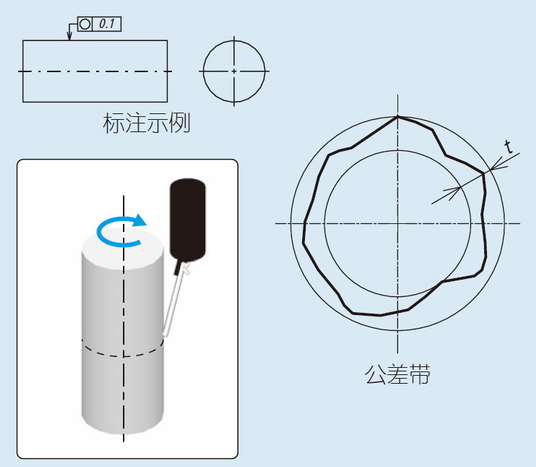

圆度

提取圆周应限定在半径之差为t的两个共面同心圆之间的公差带内。

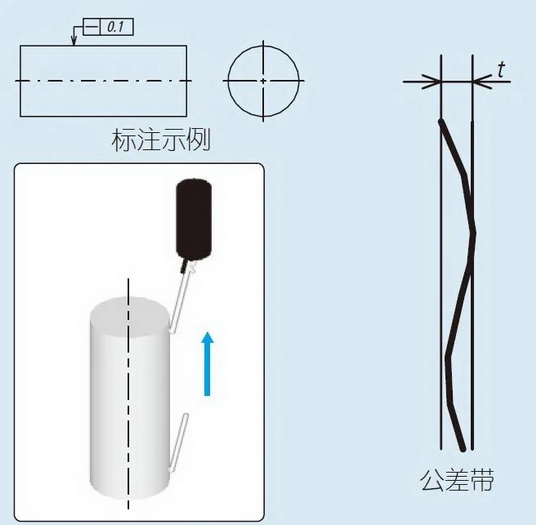

直线度

圆柱表面提取的棱边应限定于指定方向且间距为t的两条平行直线之间的公差带内。

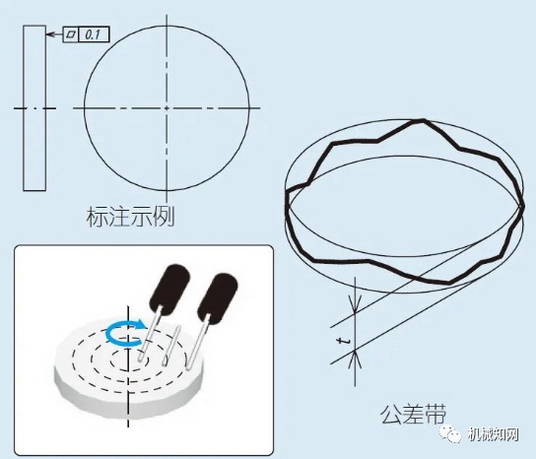

平面度
是距离为公差值t的两个平行平面之间的区域。

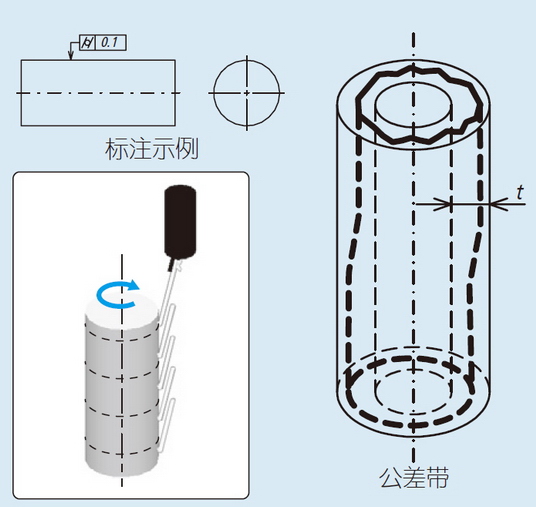

圆柱度

提取圆柱表面应限定在半径差为t的两个同轴圆柱面之间形成的公差带内。

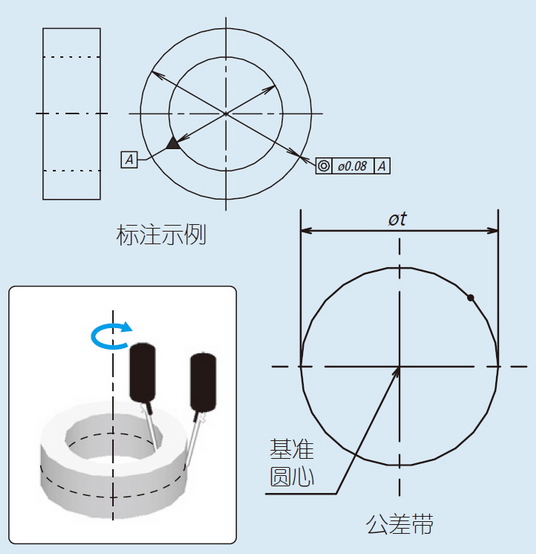

同心度
圆的提取中心应限定在直径为t 的与基准同心的圆周所形成的公差带内。

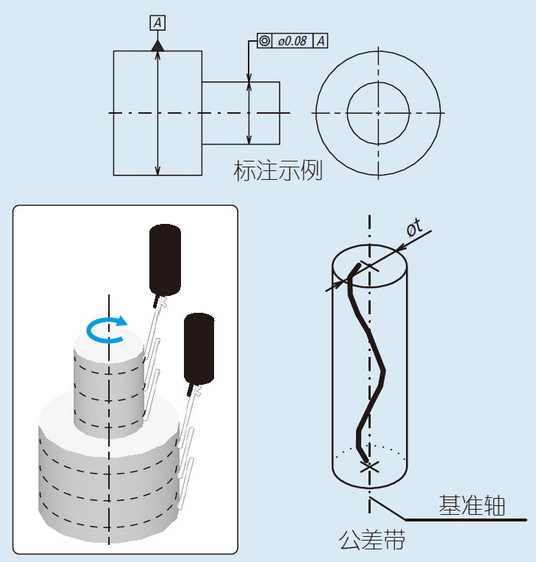

同轴度
提取轴线应限定在直径为t的与基准同轴的圆柱面形成的公差带内。

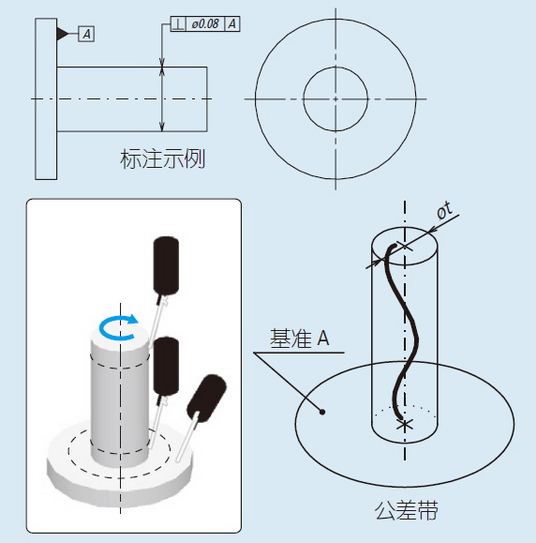

垂直度
提取轴线应限定于直径为t且垂直于基准面的圆柱面形成的公差区域内。

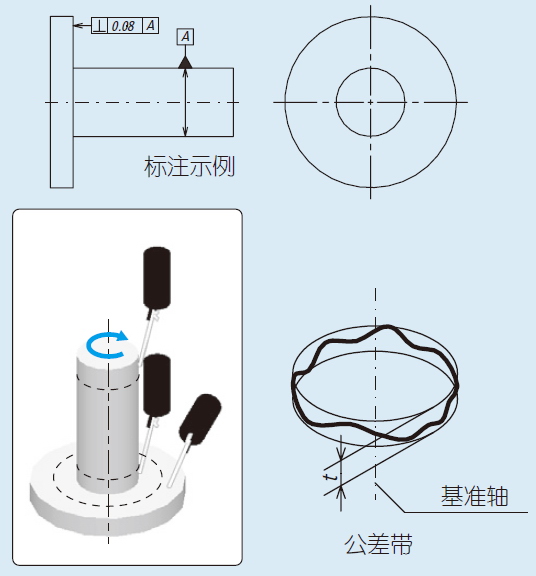

提取面应限定在间距为t的且垂直于基准轴线的两个平行平面之间形成的公差带。

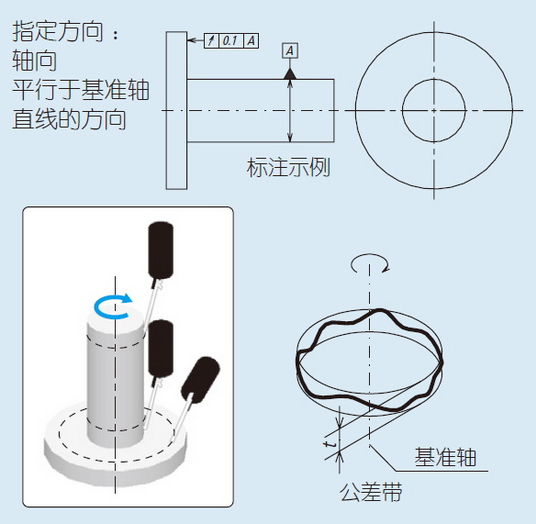

圆跳动（径向和轴向）
径向圆跳动：
在任意垂直于基准轴线的截面内，提取线应限定在半径差为t 且圆心在基准轴线上的两共面同心圆之间形成的公差带内。

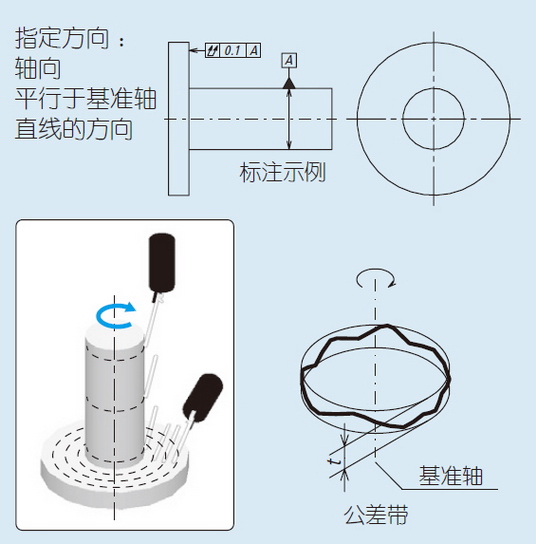

全跳动（径向和轴向）
径向全跳动：
提取表面应限定在半径差为t且与公共基准轴线同轴的两圆柱面之间形成的公差带内。
